插入式超聲波流量計的安裝及注意事項
發布時間:2019-10-17 09:17:44

1、插入式超聲波流量計的安裝方式

插入式傳感器的安裝方式主要有以下2種:

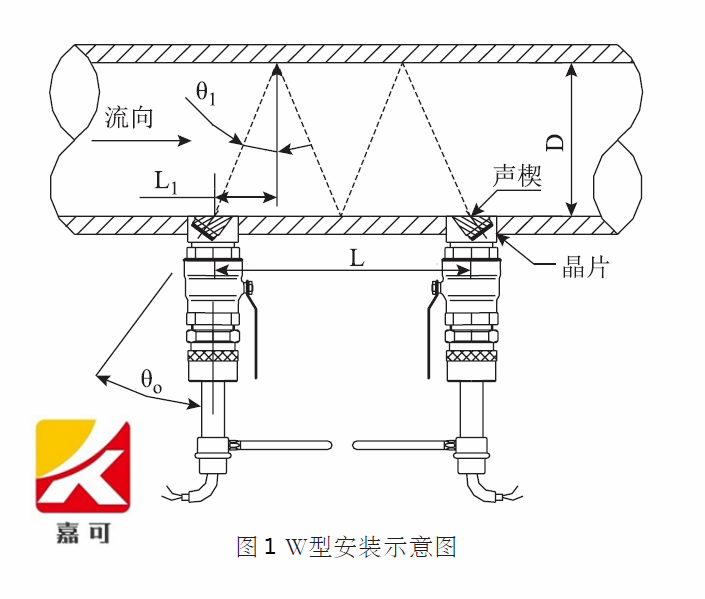

(1)W型安裝方式(見圖1)適用于DN50~300mm的管道,采用該方式可以延長聲路的長度,提高測量精度。W型安裝.png

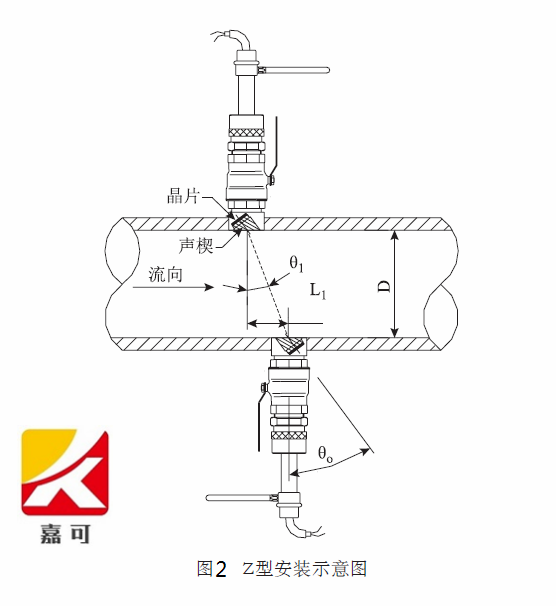

(2) Z型安裝方式(見圖2)適用于DN300mm以上的大口徑管道,兩傳感器之間為直線傳播路徑,信號損失最少,對流體的穩定性要求較W型要高。



常用的安裝方法還包括V型法。受插入式傳感器結構的限制,DN50~300管道采用W型安裝較合適;而DN300以上管道為獲得穩定而更強的信號,采用Z型安裝會更加有效。

2、插入式超聲波流量計的安裝注意事項

(1)足夠的直管段

由于插入式超聲波流量計信號強,故僅要求儀表滿足前10D(被測管內徑) 后5D直管段即可保證儀表正常工作。但這一要求的前提是,10D前為非泵出口、非未全開閥門等,否則就不能保證儀表正常工作。

(2)被測流體為紊流狀態

超聲波流量計能測量的流速范圍在0~15m/s,這僅是可測范圍:因?yàn)閺膶恿鞯轿闪鲀x表系數有較大的變化;因此多數廠家都規定了儀表的最低流速,以保證儀表性能的正常發揮。

(3)選擇適宜的安裝位置

插入式傳感器安裝時應盡可能在管道側面的正側線上,以避開上端的氣泡或底部的沉淀物。一般應安裝在水平、傾斜或垂直的管道中,垂直管道應選擇流動自下而上的管段,以防止測量點出現非滿管流情況。

(4)管道條件

在安裝前,應清楚被測管道的內壁狀況,內壁不應有嚴重的結垢、銹蝕。結垢、銹蝕層表面粗糙,一方面影響信號的傳播(W型安裝時),另一方面影響管道內徑的確定尺寸,這一尺寸變化1%,將引起體積流量2%的誤差。因此選擇無結垢、無銹蝕管段作為測量點,是儀表測量精度的保證。
